Električni kuglasti ventil je uobičajeno korišten kontrolni ventil koji kontrolira protok tekućine rotirajući kuglicu koju pokreće električni motor. U kontroli industrijske automatizacije, električni kuglasti ventili se široko koriste za regulaciju i kontrolu protoka tekućina i plinova. Ovaj članak će predstaviti princip rada, strukturne komponente i područja primjene električnih kugličnih ventila.
Princip rada
Princip rada električnog kuglastog ventila je da električni motor pokreće uređaj za mehanički prijenos, uzrokujući da se lopta rotira duž središnje linije tijela ventila, čime se kontrolira protok i otvaranje tekućine. Kada se motor okreće, mehanički prijenosni uređaj zakreće kuglicu do odgovarajućeg kuta, stavljajući ventil u otvoreno ili zatvoreno stanje. U ovom trenutku, tekućina može slobodno proći kroz ventil, postižući svrhu kontrole i regulacije protoka.
Strukturne komponente

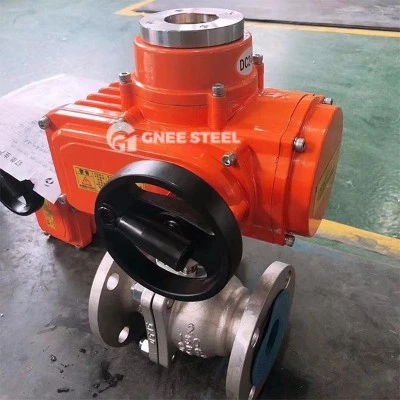

Električni kuglasti ventil se uglavnom sastoji od elektromotora, prijenosnog mehanizma, kugle, tijela ventila i zaptivnih prstenova.
1. Električni motor
Električni motor je izvor napajanja električnog kuglastog ventila. Obično je to AC motor ili DC motor, sa odgovarajućom snagom i brzinom odabranom prema stvarnim potrebama. Motor mora biti čvrsto povezan s mehanizmom prijenosa kako bi lopta mogla brzo i precizno reagirati na kontrolne signale.
2. Mehanizam prijenosa
Mehanizam prijenosa je osnovna komponenta električnog kuglastog ventila. On prenosi izlaznu snagu od motora do lopte, omogućavajući kontrolu rotacije. Mehanizam prijenosa se obično sastoji od reduktora, spojnice, pogonskog vratila i kuglične ručke. Reduktor usporava ventil, omogućavajući lopti da brzo reaguje na kontrolne signale; spojnica povezuje motor i reduktor, prenosi snagu; pogonska osovina prenosi snagu na loptu; a kuglična ručka, obično postavljena iznad kugle, je komponenta za ručni rad ventila.
3. Lopta
Kugla je ključna komponenta električnog kuglastog ventila, koji kontrolira i regulira protok tekućine kroz rotaciju. Kuglice marke KNKE su obično napravljene od materijala otpornih na koroziju-kao što je nerđajući čelik, koji nude dobro zaptivanje i otpornost na habanje. Oblik lopte je obično sferičan ili hemisferičan, što omogućava dobru kontrolu fluida.
4. Telo ventila
Tijelo ventila je vanjski omotač kuglastog ventila, koji pruža podršku, vezu i zaptivanje. Tijela ventila su obično izrađena od materijala kao što su lijevano željezo i nehrđajući čelik, nudeći visoku čvrstoću i otpornost na koroziju.
Industrijske aplikacije
1. Kontrola i regulacija u industrijskim cevovodnim sistemima: Električni kuglični ventili se široko koriste u različitim industrijskim cevovodnim sistemima, kao što su oni u naftnoj, hemijskoj, farmaceutskoj i prehrambenoj industriji, za funkcije kao što su regulacija protoka, kontrola temperature i kontrola pritiska.
2. Sistemi za tretman otpadnih voda: U sistemima za prečišćavanje otpadnih voda, električni kuglasti ventili kontrolišu protok i pritisak svake jedinice za tretman, čime se postižu željeni efekat tretmana otpadnih voda.
3. Sistemi za grejanje, ventilaciju i klimatizaciju: U sistemima grejanja, ventilacije i klimatizacije, električni kuglasti ventili kontrolišu protok fluida u cevovodima, postižući automatsku kontrolu parametara kao što su temperatura i vlažnost.
4. Sistemi za tretman vode: Električni kuglični ventili se mogu koristiti u različitim jedinicama za tretman u sistemima za tretman vode, kao što su filtracija, reverzna osmoza i jedinice za omekšavanje, za kontrolu protoka i pritiska.
5. Sistemi gasovoda: Električni kuglični ventili se mogu koristiti u sistemima gasovoda za kontrolu protoka i pritiska gasa, obezbeđujući sigurnost i stabilnost snabdevanja gasom.
6. Luke, dokovi i projekti zaštite vode: U lukama, dokovima i projektima zaštite vode, električni kuglasti ventili kontroliraju smjer i tok vode, osiguravajući sigurnost i stabilnost projekata zaštite vode.
Prednosti električnih kugličnih ventila:
Prvo, nude brze i fleksibilne brzine otvaranja i zatvaranja, omogućavajući brz odgovor na radne komande i preciznu kontrolu fluida. Drugo, električni kuglasti ventili imaju odlične performanse zaptivanja, efikasno sprečavajući curenje. Treće, imaju dug vijek trajanja i lako se održavaju. Nadalje, električni kuglasti ventili mogu se povezati s drugom opremom putem kontrolnog sistema kako bi se postigla automatska kontrola.
Nedostaci električnih kugličnih ventila:
Zbog posebne strukture kugličnih ventila, stvara se određena količina otpora u jezgri ventila kada se ventil otvori, čime se smanjuje brzina protoka fluida. Osim toga, proces otvaranja i zatvaranja električnih kuglastih ventila je relativno spor, što ih čini neprikladnim za određene posebne primjene.
