Visoko{0}}upravljački ventilisu industrijski ventili posebno dizajnirani za uslove visoke-temperature iznad 450 stepeni, prvenstveno se koriste u petrohemiji, energetici i drugim poljima za kontrolu medija na visokim{2}}ima. Raspon radnih temperatura im je od 450 stepeni do 1000 stepeni. Njihova osnovna funkcija je rješavanje problema kao što su zaglavljivanje, kvar zaptivača i smanjenje čvrstoće materijala uzrokovano ekspanzijom visoke{7}}temperature, osiguravajući pouzdan rad pri ekstremnim temperaturama.
Telo ventila je napravljeno od materijala otpornih na-temperaturu kao što su hrom-molibden čelik i nerđajući čelik. Za primjene na ultra-visokim-primjenama, može se odabrati ne-nemetalna obloga-otporna na toplinu ili specijalna legura.
Konstrukcijski dizajn uključuje strukturu tipa pregrade-sa unaprijed-rezerviranim zazorom kako bi se spriječilo zaglavljivanje zbog termičkog širenja, i koristi vanjske ležajeve za podršku pozicioniranju kapije, smanjujući opterećenje na aktuatoru. Sistem zaptivanja je opremljen fleksibilnim grafitnim pakovanjem otpornim na 600 stepeni, a kompozitna grafitna sjedišta ventila ili tehnologija preklapanja od visokotemperaturne legure mogu postići efikasno zaptivanje iznad 500 stepeni.
Tipovi proizvoda uključuju obične-ventile od legure visoke temperature, pregrade-tipove za visoke-ventile i ultra{3}}visokotemperaturne-ventile sa ne-metalnim oblogama, pogodne za medije kao što su para i ulje za prijenos topline. Neki modeli podržavaju inteligentne aktuatore i dizajn kaveza ventila-za smanjenje buke, protiv-kavitacije.
GNEE Group je vodeći proizvođač industrijskih ventila, koji pruža rješenja ventila i usluge prilagođavanja kupcima širom svijeta.24/7 Valve podrška – razgovarajte s našim timom sada!
Tehnički parametri visokog{0}}upravljačkog ventila
Dizajn i proizvodnja: GB/T 12235, ASME B16.34, IEC 60534
Strukturna dužina: GB/T 12221, ASME B16.10
Oblici povezivanja: HG/T 20592-20605, GB/T 9112-9124, ASME B16.5
Inspekcija i ispitivanje: GB/T 13927, API 598, IEC 60534-4
Kalibar: 1/2″ ~ 24″ (DN15 ~ DN600)
Nivo temperature pritiska: ASME B16.34, GB/T 12224
Način vožnje: Pneumatski pogon
Pritisak: 150 PSI do 2500 PSI
princip rada regulacionog ventila za visoku{0} temperaturu
Princip rada aregulacijski ventil visoke{0}}temperatureje primanje vanjskih kontrolnih signala, tjerajući aktuator da pomjeri jezgro ventila kako bi regulisao parametre medija visoke{0}}temperature. Njegova srž leži u postizanju precizne kontrole kroz dizajn prilagodljivosti visokim-temperaturama, koji se može analizirati sa tri aspekta:
1. Mehanizam-pokrenut signalom i regulacija protoka:
Kada kontrolni sistem emituje standardni signal (kao što je 4-20mA struja ili 0,02-0,1MPa vazdušni pritisak), aktuator (tip pneumatske membrane ili električni servo tip) pretvara signal u potisak, pokrećući vreteno ventila da se pomera aksijalno. Jezgro ventila se kreće gore-dolje unutar tijela ventila sa stablom ventila, mijenjajući područje protoka između jezgre ventila i sjedišta ventila, čime se reguliše brzina protoka, pritisak ili temperatura medija visoke temperature (kao što je para ili ulje za prijenos topline). Na primjer, kada se signal poveća, jezgro ventila se pomiče prema gore, područje protoka se širi, a brzina protoka medija se povećava.
2. Dizajn prilagodljivosti okruženja visokim temperaturama:
Telo ventila i jezgro su napravljeni od legura otpornih na visoke-temperature (kao što su Cr5Mo i Inconel 625), sposobne da izdrže temperature iznad 600 stepeni. Zaptivna struktura (metalni mijeh ili fleksibilno grafitno pakovanje) kompenzira toplinsko širenje kroz elastičnu deformaciju, sprječavajući curenje medija. Poklopac ventila je opremljen ekspanzijskim spojem ili fleksibilnim nosačem kako bi se eliminirao napon zaglavljivanja uzrokovan razlikom u toplinskom širenju između tijela ventila i stabla ventila.
3. Termička ravnoteža i stabilnost kontrole:
Neke konstrukcije su opremljene rebrima za rasipanje topline ili vodenim-plašicama za hlađenje kako bi se kontrolirao temperaturni gradijent tijela ventila i izbjeglo lokalno pregrijavanje i deformacija. Pogon je opremljen poklopcem za toplinsku izolaciju kako bi se osigurala temperatura okoline pogonskih komponenti<80°C, preventing diaphragm aging or motor overheating failure, ultimately achieving stable regulation under high-temperature conditions.
Visokotemperaturni regulacijski ventili Primjena
Visokotemperaturni regulacijski ventili{0}}naširoko se koriste u industrijama kao što su elektroenergetika, kemijska, naftna i metalurška, posebno u sljedećim scenarijima:
1. Kotlovi za elektrane: Koriste se za kontrolu protoka pare i osiguravaju siguran rad kotla.
2. Hemijski reaktori: Koriste se za preciznu kontrolu protoka reaktanata u procesima hemijske proizvodnje kako bi se osigurala glatka reakcija.
3. Rafinerije nafte: Koriste se za regulaciju protoka različitih medija u procesu prerade nafte kako bi se poboljšala efikasnost proizvodnje.
4. Toplotni sistemi: Koriste se za kontrolu temperature i protoka u sistemima tople vode ili pare kako bi se osigurao efikasan rad sistema grijanja.

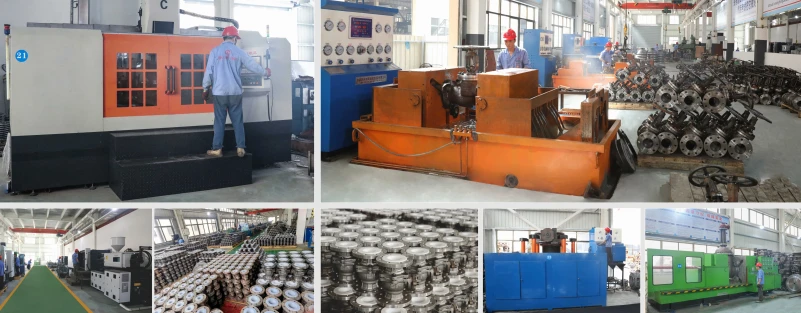

Fabrika{0}}regulacionih ventila visoke temperature
