Kuglasti ventili, kao uobičajene upravljačke komponente u industrijskim cjevovodnim sistemima, uglavnom se dijele u dvije kategorije na osnovu njihove unutrašnje strukture: kuglasti ventili s punim-kuglastim ventilom i smanjeni-kuglični ventili. Ove dvije vrste kuglastih ventila značajno se razlikuju po funkciji, strukturi i scenarijima primjene. Ovaj članak će raspravljati o razlikama izmeđukuglasti ventili punog-i smanjenog{1}}promjeradetaljno sa aspekta definicije, strukturnih karakteristika, funkcije i primjene.
GNEE Group, kao profesionalni proizvođač ventila u Kini, pruža savjete za odabir ventila i usluge prilagođavanja.Smanjite curenje i troškove – naručite ventile direktno ovdje!
Definicije i strukturne karakteristike
Kuglični ventil{0}}punog promjera: Kao što ime sugerira, kuglasti ventil punog-promjera ima protočni kanal dizajniran sa ujednačenom širinom, što znači da je veličina otvora od ulaza do izlaza ista. Njegove dimenzije ne mogu biti manje od standardne specificirane vrijednosti i obično su ekvivalentne nazivnom prečniku te specifikacije. Na primjer, promjer protočnog kanala kugličnog ventila DN50 punog{4}}otvora također bi trebao biti približno 50 mm. Ovaj dizajn osigurava da tečnost ne naiđe na značajne prepreke prilikom prolaska kroz ventil, čime se garantuje nesmetan protok tečnosti.
Kuglični ventil{0}}sa smanjenim provrtom: Kuglični ventil smanjenog-otvora je drugačiji. Njegov ulazni kanal je širi od prečnika protočnog kanala, a stvarni prečnik kanala protoka je približno za jednu veličinu manji od standardne specifikacije. Uzimajući za primjer kuglični ventil smanjenog provrta DN50-, njegov promjer kanala za protok je približno 38 mm, što je otprilike ekvivalentno specifikaciji DN40. Ovaj dizajn omogućava kontrolu brzine protoka podešavanjem površine otvaranja kada je element za zatvaranje ventila (obično kuglica) djelimično zatvoren, čime se postiže efekat prigušivanja ili{8}}blokiranja protoka.
Funkcije i aplikacije
Kuglični ventil-punog prečnika: Zbog svog dizajna protočnog kanala, kuglični ventili punog{0}}promjera imaju nizak otpor fluida i odlične karakteristike protoka, zbog čega se prvenstveno koriste u aplikacijama koje zahtijevaju velike brzine protoka i nesmetan protok. Na primjer, u sistemima cjevovoda koji zahtijevaju brzo uključivanje/isključivanje ili prekid strujnog kruga, kuglični ventili punog promjera-mogu brzo zatvoriti tekućinu istovremeno osiguravajući nesmetan protok kada su otvoreni. Nadalje, kuglasti ventili punog promjera-prikladni su za tečne medije visokog-viskoziteta, čestice ili lako kristalizirajuće medije, jer su ovi mediji manje skloni začepljivanju prilikom prolaska kroz ventil.
Kuglasti ventili{0}}sa smanjenim provrtom: Kuglasti ventili{0}}sa smanjenim provrtom se uglavnom koriste u aplikacijama koje zahtijevaju regulaciju protoka ili kontrolu prigušivanja. Podešavanjem otvaranja ventila, brzina protoka fluida se može precizno kontrolisati kako bi se zadovoljili različiti zahtjevi procesa. Na primjer, u industrijama kao što su hemijska, naftna i prirodni gas, kuglični ventili-sa smanjenim provrtom često se koriste za regulaciju protoka i pritiska medija, osiguravajući stabilnost i sigurnost proizvodnog procesa. Osim toga, zbog prigušnog efekta smanjenog{5}}kuglastog ventila, oni također mogu u određenoj mjeri smanjiti udar fluida i buku, poboljšavajući radnu efikasnost cevovodnog sistema.
Razlike između kugličnih ventila s punim{0}}i i smanjenim{1}}otvorom
1. Različite aplikacije
Kuglični ventili{0}}punog promjera su pogodni za prijenos velikih brzina protoka medija, kao što su cjevovodi u hemijskoj industriji, industriji nafte i prirodnog gasa. Kuglični ventili sa smanjenim provrtom-prikladni su za manje brzine protoka i primjene u relativno skučenim prostorima, kao što su farmaceutski proizvodi, hrana, piće i medicinska oprema.
2. Različite strukture
Kuglični ventili{0}}punog promjera imaju prečnik kugle isti kao i promjer cjevovoda, što rezultira većom ukupnom veličinom. Uglavnom se sastoje od tijela ventila, poklopca ventila, vretena ventila, kuglice, zaptivnog prstena i pogonskog mehanizma, nudeći bolje performanse zaptivanja. Kuglični ventili{3}}sa smanjenim provrtom, s druge strane, imaju prečnik kugle manji od promjera cjevovoda, što rezultira manjom i kompaktnijom veličinom. Uglavnom se sastoje od tijela ventila, kuglice, zaptivnog prstena i pogonskog mehanizma, nudeći kompaktniju strukturu i bolje performanse zaptivanja.
3. Različite cijene
Zbog većeg protoka i složenije strukture kuglastih ventila-punih otvora tokom projektovanja i proizvodnje, njihova cijena je relativno veća. Kuglični ventili{2}}sa smanjenim provrtom su, međutim, manjih dimenzija, jednostavnije su strukture i relativno nižih troškova proizvodnje.

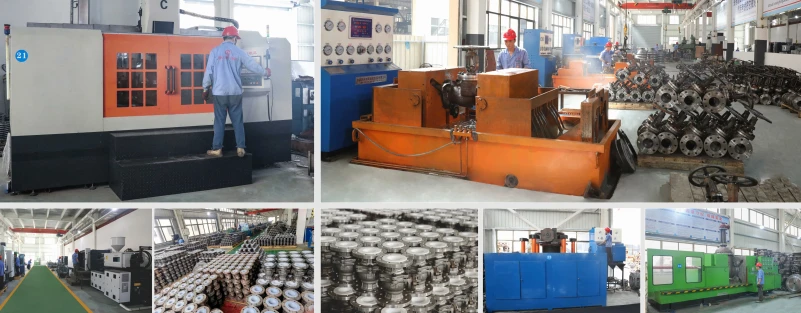

tvornica kugličnih ventila punog promjera i kugličnih ventila{0}}sa smanjenim promjerom
