A zasun sa prirubnicomje tip ventila koji koristi prirubnički spoj i kontrolira protok tekućine otvaranjem i zatvaranjem kapije. Široko se koristi u sistemima cjevovoda u naftnoj, hemijskoj, energetskoj i komunalnoj industriji. Njegova osnovna funkcija je potpuno prekinuti ili dozvoliti protok medija kroz vertikalno kretanje kapije. Odlikuje ga pouzdano zaptivanje, niska otpornost na protok i širok opseg pritiska, što ga čini posebno pogodnim za aplikacije koje zahtevaju kontrolu „potpuno otvoren/potpuno zatvoren“.
GNEE Grupa isporučuje ventile u više od 150 zemalja i regija širom svijeta. Industrijski-Vodeći ventili –Nabavite demo već danas!
Zasun s prirubnicom Tehnički parametri
Materijal: Ugljični čelik (WCB, WCC za snagu)
Raspon veličina: 2″ do 48″ (DN50-DN1200)
Opcije povezivanja: prirubnički, navojni (NPT, BSP), čeono zavarivanje, zavarivanje utičnice
Radni pritisak: Klasa 150 do Klasa 1500 (do 2500 psi / 172 bara)
Radna temperatura: -29 stepeni do 425 stepeni
Opcije zaptivanja: metal-na-metal, elastično sjedište, grafit, PTFE
Metoda proizvodnje: livena, kovana, obrađena
Primjenjivi medij: voda, nafta, plin, para, hemijski fluidi
Standard proizvodnje: API 600, API 602, ASME B16.34, BS 5163, DIN 3352
Struktura i klasifikacija ventila sa prirubnicom
Osnovna struktura
Uvozni zasuni sa prirubnicom sastoje se od tijela ventila, poklopca ventila, kapije, stabla ventila, sjedišta ventila i uređaja za aktiviranje (ručni, električni, pneumatski itd.). Telo ventila i poklopac ventila su pričvršćeni zajedno sa prirubničkim vijcima da formiraju zapečaćenu šupljinu; kapija, kao element za otvaranje i zatvaranje, čvrsto prianja sa sjedištem ventila kako bi se postiglo zaptivanje; vretena ventila povezuje kapiju i uređaj za aktiviranje, prenoseći radnu silu.
Vrste kapija
Čvrsta kapija: Jednostavna struktura, pogodna za normalne temperature i uslove niskog pritiska, ali je zaptivna površina sklona habanju.
Otporna kapija: Kompenzuje trošenje zaptivne površine kroz blagu elastičnu deformaciju kapije, pogodno za visoke temperature, visoki pritisak ili medije koji sadrže čestice.
Klinasta kapija: Podijeljena na tipove jednostrukog-klina i dvostrukog{1}}klina. Jednostruki-klin je pogodan za nizak pritisak, dok dvostruki-klin automatski podešava pritisak zaptivanja kroz ugao klina, prilagođavajući se uslovima visokog{5}}pritiska.
Povezivanje i metode aktiviranja
Prirubnički priključak: Standardne prirubnice su u skladu sa nacionalnim standardima kao što je GB/T 12237, osiguravajući sigurnu instalaciju i zaptivanje, pogodne za cjevovode velikog-promjera, visokog{2}}pritiska. Način pogona: Ručni rad uključuje rotaciju stabla ventila preko ručnog točka ili ručke; električni/pneumatski pogon omogućava daljinsko upravljanje preko aktuatora, nudeći brzu reakciju i pogodnost za sisteme automatizacije.
Princip rada i logika rada ventila sa prirubnicom
Proces otvaranja
Okrenite ručni kotač ili pokrenite električni aktuator. Stabljika ventila pomiče kapiju prema gore. Kada je kapija potpuno izvan prolaza tijela ventila, otpor fluida je minimiziran (koeficijent otpora protoka je 1,5-2 puta veći od leptir ventila istog prečnika), omogućavajući mediju da nesmetano prolazi. U stvarnom radu, potpuno otvoren položaj ventila obično je označen vrhom vretena ventila, ali ga je potrebno okrenuti unazad 1/2-1 okretaja kako bi se spriječilo zaključavanje zbog promjena temperature.
Proces zatvaranja
Rotirajte ručni kotač u suprotnom smjeru ili izvršite naredbu za zatvaranje. Stabljika ventila gura kapiju prema dolje dok ne bude čvrsto spojena sa sjedištem ventila. Elastična sjedišta ventila održavaju performanse brtvljenja kroz automatsku kompenzaciju habanja, dok se čvrste zaptivne strukture (kao što su metalne-brtve) oslanjaju na prisilno brtvljenje-pritiskom, pogodno za zapaljive i eksplozivne medije.
Mehanizam zaptivanja
Samo-zaptivanje: oslanja se na srednji pritisak da pritisne kapiju na sjedište ventila, pogodno za uslove niskog{1}}pritiska.
Prisilno zaptivanje: Osigurava kontakt površine zaptivanja kroz vanjsku silu (kao što je predopterećenje stabla ventila). U uslovima visokog{1}}pritiska, specifični pritisak zaptivanja može dostići preko 6MPa.
Meka zaptivka: Napravljena od elastičnih materijala kao što su PTFE i EPDM, bez propuštanja (ISO 15848-1 certificirana), pogodna za čista polja kao što su hrana i lijekovi.
Prijave
Energetski sektor
Ekstrakcija nafte i gasa: Koristi se u opremi na ušću bušotine, otporna na 10-35MPa visoki pritisak i koroziju vodonik sulfida, koristeći 2507 super duplex tela ventila od nerđajućeg čelika.
Cjevovodi za velike-Duge udaljenosti: DN500-DN1200 ventili velikog prečnika opremljeni električnim pogonima, koji omogućavaju isključenje u nuždi (vrijeme odgovora manje od ili jednako 15 sekundi).
Nuklearna energija: Ventili za izolaciju glavne pare primarnog kruga na nuklearnom ostrvu moraju zadovoljiti ASME NPT nuklearni certifikat, otporni na jako neutronsko zračenje i visoku temperaturu od 350 stepeni.
Industrijska proizvodnja
Hemijska industrija: Ulazni i izlazni ventili rezervoara za kiselinu i alkalije koriste PTFE-uvezene zasune sa prirubnicom, otporne na jaku koroziju i bez rizika od kontaminacije medija.
Metalurgija: Cjevovodi za visoke peći koriste kućišta ventila od lijevanog željeza otporna-na habanje sa zavarenim površinama od legure otporne na habanje-, prilagodljive eroziji prašnjavog plina.
Poluprovodnici: Fotootporni dovodni cjevovodi koriste tijela ventila od nehrđajućeg čelika 316L EP, sa unutrašnjim zidovima elektrolitički poliranim do Ra manjeg ili jednakog 0,2 μm kako bi se spriječila kontaminacija česticama.
Zaštita općina i okoliša
Vodovod: Tela ventila od nodularnog gvožđa uparena sa EPDM mekim zaptivkama postižu nulto curenje, smanjujući stope curenja iz cevovoda.
Tretman otpadnih voda: Kućišta ventila od livenog gvožđa sa premazom od epoksidne smole otporna su na eroziju kiselina, lužina i nečistoća, sprečavajući taloženje mulja.
Daljinsko grijanje: tijela ventila od ugljičnog čelika s metalnim tvrdim zaptivkama sprječavaju eroziju tople vode pri visokim-temperaturama koja može dovesti do kvara zaptivke.

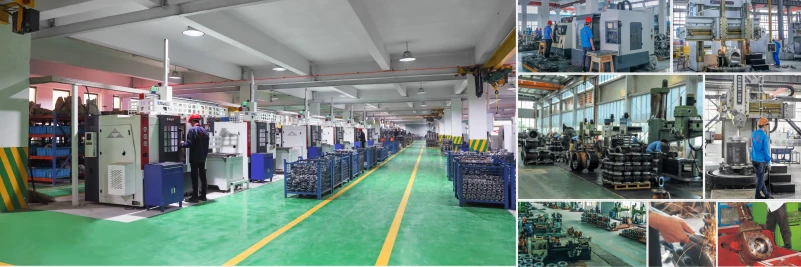

Fabrika ventila sa prirubnicom
