Theelektrični leptir ventilje industrijski ventil sa spojnom strukturom tipa wafer-, koji se sastoji od tijela ventila, leptir ploče, komponenti za brtvljenje i električnog aktuatora. Prima signale od kontrolnog sistema za pokretanje leptiraste ploče da se rotira za 90 stepeni, postižući regulaciju protoka ili-isključujući medij cjevovoda. Pogodan je za industrijske cevovodne sisteme sa temperaturom medija manjom ili jednakom 300 stepeni i nominalnim pritiskom od 0,1 MPa.

Ovaj uređaj ima središnju-konstrukciju zavarene čelične ploče sa leptir pločom, kompaktne strukture, male težine i niske otpornosti na protok i podržava dvosmjerno zaptivanje. Njegove primjene pokrivaju proizvodne sisteme u industrijama kao što su građevinski materijali, metalurgija, rudarstvo i električna energija, igrajući vitalnu ulogu u tretmanu dimnih plinova, ventilacijskom inženjeringu i kontroli- gasa opterećenog prašinom.

GNEE Group je globalni dobavljač ventila, koji pruža rješenja ventila i usluge prilagođavanja u više od 150 zemalja i regija širom svijeta.Globalna rješenja za ventile – kontaktirajte naše stručnjake odmah!‌

Električni leptir ventil za vafle Tehnički parametri

Raspon veličina: DN50-DN1000

Telo, disk: liveni čelik, austenitni nerđajući čelik

Mogućnosti povezivanja: Prirubnički

Radni pritisak: PN1.0~4.0Mpa

Radna temperatura: -29 stepeni do 200 stepeni

Primjenjivi medij: voda, nafta, plin, zrak, hemijski fluidi

Filter: Fleksibilni grafit

Struktura električnog vafla leptir ventila uključuje:

Tijelo ventila: koristi stezaljku-na spoju, direktno stegnutu između prirubnica cijevi i pričvršćenu vijcima. Kompaktna struktura, mala veličina i mala težina, pogodna za scenarije-ograničenog prostora (kao što su uski cjevovodi ili gusto zbijena područja opreme).

Leptir ploča: element za otvaranje i zatvaranje u obliku diska- koji kontrolira protok medija kroz rotaciju. Neki modeli koriste rešetkastu strukturu (kao što su ventili velikih-veličina) za smanjenje otpora protoka i poboljšanje kapaciteta protoka.

Komponente za zaptivanje:

Meka zaptivka: Koristi materijale kao što su nitrilna guma (NBR), fluorokaučuk (VITON) i politetrafluoroetilen (PTFE), pogodna za uslove niske-temperature i niskog-pritiska (kao što su tretman vode, hrane i farmaceutskih proizvoda), nudeći odlične performanse brtvljenja i postizanje nulte curenja.

Čvrsto brtvljenje: Koristi metalne materijale (kao što je nehrđajući čelik ili sloj od tvrde legura na bazi kobalta{0}), pogodan za uslove visoke-temperature i visokog{2}}pritiska (kao što su metalurgija, energija i petrohemija), nudeći otpornost na habanje i koroziju i dug vijek trajanja.

Električni aktuator: Prima kontrolne signale (kao što su strujni signali od 4-20 mA ili signali prebacivanja), pretvara električnu energiju u mehaničku energiju i pokreće ploču leptira da se okreće. Podržava inteligentnu kontrolu (kao što je PID regulacija), daljinsko upravljanje i dijagnostiku grešaka.

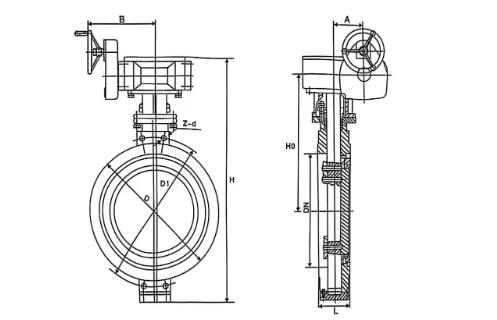

Crtež električnog leptir ventila

Electric Wafer Butterfly Valve Drawning

PN	DN	L	D	D1	Z-d	H	H0	A	B	W(kg)
1.0Mpa	50	43	99	125	4–18	170	130	45	120	6.6
	65	46	118	145	4–18	170	145	45	120	8.2
	80	49	132	160	4–18	230	152	45	120	10.2
	100	64	156	180	4–18	320	192	45	120	13.6
	125	70	184	210	4–18	345	200	45	120	17.3
	150	76	211	240	4–22	385	200	45	150	22.3
	200	71	266	295	4–22	471	297	85	170	43.2
	250	76	319	350	4–22	533	327	85	170	63.0
	300	83	370	400	4–22	606	364	106	205	104.1
	350	92	420	460	4–22	694	404	106	205	133.0
	400	102	480	515	4–26	757	404	120	240	180.0
	450	114	530	565	4–26	814	472	155	240	236.0
	500	127	582	620	4–26	902	522	169	306	290.0
	600	154	682	725	4–30	1048	590	198	324	419.0
	700	165	704	840	4–30	1277	810	235	334	539.0
	800	190	901	950	4–33	1385	844	241	356	656.0
	900	203	1001	1050	4–33	1490	890	241	356	788.0
	1000	216	1112	1160	4–36	1620	950	241	356	887.0
PN	DN	L	D	D1	Z-d	H	H0	A	B	W(kg)
1,6 MPa	50	43	99	125	4–18	170	130	45	120	6.6
	65	46	118	145	4–18	170	145	45	120	8.2
	80	49	132	160	4–18	230	152	45	120	10.2
	100	64	156	180	4–18	320	192	45	120	13.6
	125	70	184	210	4–18	345	200	45	120	17.3
	150	76	211	240	4–22	385	200	45	150	22.3
	200	71	266	295	4–22	471	297	85	170	43.2
	250	76	319	350	4–22	533	327	85	170	63.0
	300	83	370	410	4–26	606	364	106	205	104.1
	350	92	429	470	4–26	694	404	106	205	133.0
	400	102	480	525	4–26	757	404	120	240	180.0
	450	114	530	585	4–30	814	472	155	240	236.0
	500	127	582	650	4–30	902	522	169	306	290.0
	600	154	682	770	4–33	1048	590	198	324	419.0
	700	165	794	840	4–36	1277	810	220	330	539.0
	800	190	901	950	4–36	1385	844	241	356	656.0
	900	203	1001	1050	4–39	1490	890	241	356	788.0
	1000	216	1112	1170	4–39	1620	950	241	356	887.0
PN	DN	L	D	D1	Z-d	H	H0	A	B	W(kg)
2,5 MPa	50	43	99	125	4–18	170	130	45	120	6.6
	65	46	118	145	4–18	170	145	45	120	8.2
	80	49	132	160	4–18	310	233	206	90	30.5
	100	64	156	190	4–18	343	242	206	120	36.6
	125	70	184	220	4–22	385	254	206	120	44.3
	150	76	211	250	4–26	481	320	206	475	46.2
	200	71	274	310	4–26	547	355	442	610	92.3
	250	76	330	370	4–26	621	389	442	610	140.6
	300	83	389	430	4–30	653	423	558	670	166.5
	350	92	465	510	4–30	730	463	558	670	188.3
	400	102	535	585	4–33	810	495	491	1120	254.0
	450	114	560	610	4–36	850	566	687	1120	311.0
	500	127	615	670	4–36	940	630	687	1120	413.0
	600	154	753	795	4–39	1150	727	710	1456	518.0
	700	165	820	875	4–36	1328	823	710	1456	768.0
	800	190	928	990	4–39	1452	910	710	1456	937.0

Primjena električnih leptir ventila

Vodna industrija
Koristi se za regulaciju protoka i prekid u cevovodima za tretman otpadnih voda i vodosnabdevanju, kao što su izlazi pumpnih stanica i kontrola grana cevovoda.

Hemijska industrija
Pogodno za cjevovode koji transportuju korozivne medije (kao što su kiseline, lužine i otopine soli), kao što je napajanje reaktora i preusmjeravanje proizvoda.

Elektroprivreda
Koristi se za regulaciju protoka u cevovodima napojne vode i pare za kotlove, kao što su turbinski bajpas sistemi i odvodne cevi grejača.

Metalurška industrija
Pogodno za cjevovode koji transportuju visoko-medije (kao što su plin iz visokih peći i konverterski plin), kao što su sistemi za uklanjanje prašine i cjevovodi za povrat plina.

Industrija građevinskog materijala
Koristi se za kontrolu prašine i plina u cementu, staklu i drugim proizvodnim procesima, kao što je uklanjanje prašine iz peći i cjevovodi za transport sirovina.

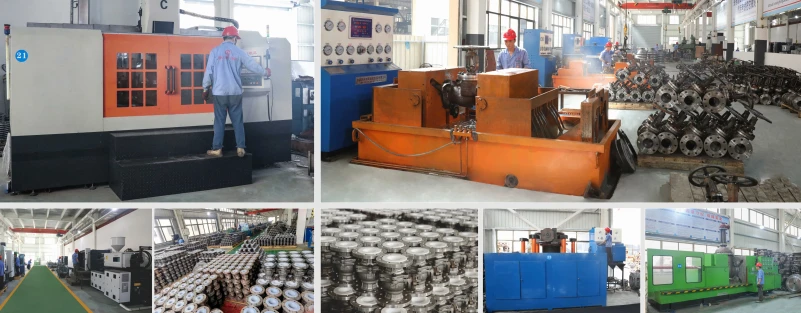

Fabrika električnih leptir ventila

Electric Wafer Butterfly Valve factory
