Theelektrični kuglasti ventil tipa V-, koji se sastoji od električnog aktuatora i kuglastog ventila tipa V-, je ventil za regulaciju ugaonog hoda koji kontrolira protok tekućine rotirajući sferni ventil u obliku slova V- prema površini zaptivke unutar malog raspona otvaranja. Sferna ploča ventila u obliku slova V- električnog kuglastog ventila tipa V- povećava kontrolni omjer i također ima efekat smicanja na zaptivni prsten tokom prigušivanja protoka. Zbog toga je pogodan za kontrolne sisteme koji zahtevaju veliki kontrolni odnos, kao i za kontrolu fluida koji sadrže vlaknaste materijale ili kašu.
Električni kuglični ventili tipa V- se široko koriste u industrijama kao što su naftna, hemijska, elektroenergetska, metalurška, čelična, papirna, farmaceutska, prehrambena, tekstilna i laka industrija.
GNEE Grupa specijalizirana je za proizvodnju industrijskih ventila, pružajući rješenja ventila i usluge prilagođavanja kupcima širom svijeta.Dostupni prilagođeni dizajni ventila – započnite svoj projekat!
Električni V{0}}kuglasti ventil Tehnički parametri
Raspon veličina: DN15-DN300
Raspon pritiska: PN16-PN40
Krajnji priključak: prirubnički, navojni
Materijal: nerđajući čelik, ugljenični čelik
Zaptivke: PTFE, grafit
Dizajn ventila: električni V-kuglasti ventil
Licem u lice: ISO 5752, EN 558
Krajnji priključak: ASME B16.5, ISO 7005
Ispitivanje i inspekcija: API 598, ISO 5208
Pogodan medij: voda, nafta, plin, para
Karakteristike i prednosti električnog V-kuglastog ventila
- Precizna kontrola protoka: Zahvaljujući dizajnu kugle u obliku slova V-, električni V-kuglasti ventil nudi visoku preciznost i stabilnost u regulaciji protoka medija.
- Jednostavan rad: Pokrenut električnim aktuatorom, postiže se precizna kontrola otvaranja i zatvaranja ventila, čineći rad jednostavnim i brzim.
- Niska otpornost na tečnost: geometrija kuglice u obliku slova V- omogućava mediju da nesmetano teče kroz ventil, smanjujući pad pritiska i habanje ventila.
- Pouzdano zaptivanje: V- oblik konstrukcije električnog V-kuglastog ventila u obliku slova pruža veliku površinu kontakta između kugle i sjedišta ventila, što rezultira odličnim performansama brtvljenja i postizanjem nulte- kontrole curenja.
- Jednostavno održavanje: kompaktan dizajn i jednostavna struktura električnog V-kuglastog ventila smanjuju zahtjeve za prostorom, olakšavajući instalaciju i održavanje.
Glavni tehnički parametri i performanse električnog V-kuglastog ventila
Tip ventila:
Kroz kuglični ventil za livenje
Nazivni prečnik (DN):
| DN (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Prečnik sjedišta (mm) | 20 | 26 | 33 | 40 | 53 | 66 | 85 | 104 | 128 | 170 | 212 | 256 | 300 | 340 |
| Nazivni koeficijent protoka (Kv) | 25 | 36 | 63 | 100 | 184 | 284 | 400 | 600 | 950 | 1540 | 2250 | 3900 | 6150 | 9800 |
nazivni pritisak:
PN1,6, 6,4 MPa
Dodatni tehnički detalji električnog V-kuglastog ventila
| Stavka | Specifikacija |
|---|---|
| Vrsta veze | Tip pločice, tip prirubnice; Standard JB/T79–94 |
| Ball Core Angle | 90 stepeni |
| Materijal jezgre lopte | Liveni čelik, liveni nerđajući čelik |
| Body Structure | Dio lopte sa V-urezom |
| Materijal sedišta | PTFE, ojačani PTFE ili nerđajući čelik |
| Primjenjiva temperatura | Normalan tip: –40 ~ 180 stepeni; Tip visoke-temperature: –20 ~ 450 stepeni |
| Karakteristike protoka | Približno jednak postotak (tipična kriva, vidi Dodatak) |
| Model aktuatora | DKI– I (električni aktuator sa visokim performansama upravljanja) |
| Ulazni signal | 0–10 mA, 4–20 mA, 1–5 V DC |
| Osnovna greška | Manje ili jednako ±2,5% punog hoda |
| Backlash | Manje ili jednako 2% punog putovanja |
| Dead Area | Manje ili jednako 3,0% punog putovanja |
| Curenje | Meki pečat: prema JB/T7387–94 Tabela 2, stepen V |

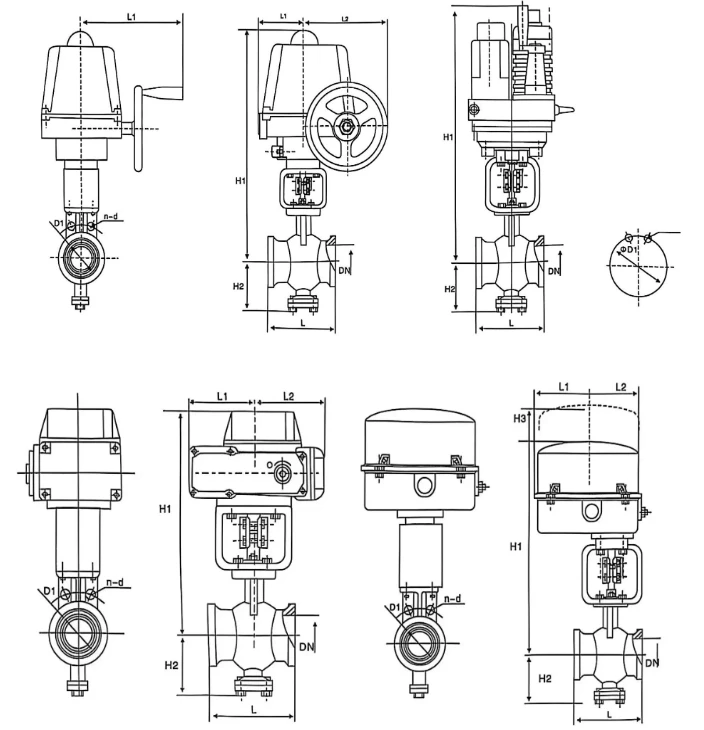

Crtež električnog V{0}}kuglastog ventila
Vanjske dimenzije električnog V-kuglastog ventila
ZKJV–16 Model
| DN (mm) | L | H1 | H2 | D1 | n–φd |
|---|---|---|---|---|---|
| 25 | 102 | 450 | 60 | 85 | 4–18 |
| 32 | 100 | 460 | 65 | 100 | 4–23 |
| 40 | 114 | 470 | 75 | 110 | 4–23 |
| 50 | 124 | 500 | 95 | 125 | 4–23 |
| 65 | 143 | 590 | 105 | 145 | 8–23 |
| 80 | 165 | 600 | 120 | 160 | 8–23 |
| 100 | 190 | 720 | 140 | 180 | 8–23 |
| 125 | 213 | 737 | 165 | 210 | 8–30 |
| 150 | 229 | 755 | 180 | 240 | 8–34 |
| 200 | 267 | 870 | 210 | 295 | 12–34 |
| 250 | 297 | 1070 | 240 | 355 | 12–41 |
| 300 | 330 | 1110 | 290 | 410 | 16–41 |
| 350 | 380 | 1145 | 330 | 470 | 16–41 |
| 400 | 420 | 1180 | 360 | 525 | 16–48 |
Primjena električnih V{0}}kuglastih ventila
- Hemijska industrija: U procesima hemijske proizvodnje potrebna je precizna kontrola protoka različitih hemijskih sirovina, međuproizvoda i gotovih proizvoda. Električni V{1}}kuglasti ventili se mogu koristiti za kontrolu napajanja u hemijskim reaktorima, kao i za podešavanje omjera miješanja materijala u cjevovodima, osiguravajući stabilne hemijske reakcije i konzistentan kvalitet proizvoda.
- Industrija nafte i gasa: U vađenju, transportu i preradi nafte i gasa, električni V-kuglasti ventili se koriste za kontrolu brzine protoka i pritiska nafte i gasa. Na primjer, u stanicama za regulaciju pritiska i separatorima u naftovodima i gasovodima omogućavaju preciznu regulaciju i sigurno zatvaranje-toka medija.
- Elektroprivreda: U termoelektranama se električni V-kuglasti ventili koriste za kontrolu protoka napojne vode, pare i drugih medija u kotlu, osiguravajući normalan rad kotla i efikasnost proizvodnje električne energije. Na primjer, u sistemima napojne vode, stepen otvaranja električnog V-kuglastog ventila precizno kontrolira zapreminu napojne vode kako bi se zadovoljili zahtjevi za sagorijevanjem kotla.
- Prehrambena industrija: U procesima prerade i transporta hrane, kao što su linije za proizvodnju mlijeka, pića i piva, električni V-kuglasti ventili se koriste za kontrolu protoka tekućine, osiguravajući sigurnost i higijenu hrane. Njegove odlične performanse zaptivanja i precizna funkcija podešavanja mogu zadovoljiti zahtjeve proizvodnje hrane za brzinu protoka i higijenske uvjete.
