A pneumatski regulacioni leptir ventilje ventil u kojem se ploča ventila rotira oko fiksne ose okomito na prolaz. Sastoji se od klipnog-tipa dvosmjernog-ili jednostrukog-povratnog pneumatskog aktuatora (povratna opruga) i leptir ventila. Strukturno, može se klasificirati na tip središnje linije, tip ekscentrične elastične brtve sjedišta i trodimenzionalni ekscentrični više- tip elastičnog zaptivanja. Spada u kategoriju rotacionih regulacionih ili zapornih ventila-visokih performansi.
Opremljen elektro-pneumatskim pozicionerom ventila ili solenoidnim ventilom, regulatorom filtera zraka i graničnim prekidačem (uređajem za povratnu informaciju o položaju ventila), može postići proporcionalnu regulaciju i dvije-položaj zatvaranja-upravljanja fluidnih medija u procesnim cjevovodima, čime se postiže automatska kontrola parametara kao što su brzina protoka, pritisak, temperatura i nivo tekućine. Široko je primjenjiv na medije kao što su plinovi, zamućene tekućine, koncentrirani mulj, prah pepela i suspendirane čestice.
GNEE Group je vodeći proizvođač industrijskih ventila, koji pruža rješenja ventila i usluge prilagođavanja kupcima širom svijeta.Brza dostava širom svijeta – provjeri dostupnost ventila!
Električni kontrolni leptir ventil Tehnički parametri
Dizajn i proizvodnja: GB/T 12235, ASME B16.34, IEC 60534
Strukturna dužina: GB/T 12221, ASME B16.10
Oblici povezivanja: HG/T 20592-20605, GB/T 9112-9124, ASME B16.5
Inspekcija i ispitivanje: GB/T 13927, API 598, IEC 60534-4
Kalibar: 2″ ~ 48″ (DN50 ~ DN1200)
Nivo temperature pritiska: ASME B16.34, GB/T 12224
Način vožnje: Električni pogon
Pritisak: do 300 psi (20 bara)
Struktura jezgre i princip rada leptirastih ventila za električnu kontrolu
Pneumatski aktuator
Dvostruko{0}}vrsta: komprimovani vazduh naizmjenično ulazi u dvije komore, pokrećući klip da uzvraća, koji zauzvrat rotira vreteno ventila i disk od 0 stepeni do 90 stepeni. Pogodno za aplikacije koje zahtijevaju veliku brzinu prebacivanja i preciznost upravljanja.
Jednosmjerno-vrsta (povratna opruga): Komprimirani zrak ulazi u samo jednu komoru da pokrene disk da se otvori. Opruga se automatski vraća u prvobitni položaj i zatvara ventil ako je dovod zraka prekinut. Obično se koristi u situacijama koje zahtijevaju-sigurno zatvaranje, kao što je sprječavanje povratnog toka.
Telo leptir ventila
Telo ventila: Cilindrična struktura, povezana sa cevima na oba kraja, formirajući unutrašnji prolaz za fluid. Materijali uključuju ugljični čelik (WCB), nehrđajući čelik (1Cr18Ni9Ti) ili legure otporne na koroziju- koje odgovaraju različitim zahtjevima medija.
Disk disk: element za otvaranje i zatvaranje u obliku diska-, čiji prečnik odgovara unutrašnjem prečniku prolaza tela ventila. Rotacija menja stepen otvaranja prolaza, kontrolišući protok tečnosti.
Sjedalo ventila: Izrađeno od sintetičke gume, ojačanog politetrafluoroetilena (PTFE) ili metalne čvrste zaptivne strukture kako bi se osigurale performanse zaptivanja. Metalna sjedišta ventila imaju samo{1}}funkciju kompenzacije, što produžava vijek trajanja.
Sistem dodatne opreme
Pozicioner ventila: Prima signale od 4-20mA za preciznu kontrolu otvaranja leptiraste ploče, postižući proporcionalnu regulaciju protoka.
Vazdušni filter i regulator pritiska: Pročišćava komprimovani vazduh i reguliše pritisak kako bi osigurao stabilan rad aktuatora.
Solenoidni ventil: Omogućava daljinsku ili automatsku kontrolu prebacivanja izvora zraka, poboljšavajući automatizaciju sistema.
Krajnji prekidač: Pruža povratne informacije o statusu otvaranja i zatvaranja ventila za zaštitu od blokiranja ili praćenje statusa.
Prednosti performansi leptir ventila električnog upravljanja
Brz odgovor i precizna kontrola
Pneumatski aktuator ima kratko vrijeme odziva (obično manje od ili jednako 0,5 sekundi), a kada se koristi sa pozicionerom, može postići tačnost kontrole protoka od ±0,5%, ispunjavajući zahtjeve visoke-precizne regulacije.
Rotacija diska za 90 stepeni dovršava radnju od potpunog otvaranja do potpuno zatvorenog, sa malim radnim momentom i brzim otvaranjem i zatvaranjem.
Visoka brzina protoka i nizak otpor
Aerodinamičan dizajn kućišta ventila pruža veliku efektivnu površinu protoka kada je potpuno otvoren, što rezultira niskim otporom fluida (koeficijent otpora protoka manjim od ili jednak 0,1), pogodnim za cjevovode visokog -protoka (DN50~DN1000).
Visok nominalni koeficijent protoka (npr. Kv vrijednost do 340 za ventile DN100) omogućava smanjenu veličinu ventila i niže troškove sistema.
Otpornost na koroziju i habanje
Tijelo ventila može biti izrađeno od nehrđajućeg čelika ili legure otporne na koroziju{0}}, pogodno za kisele, alkalne i čvrste medije (kao što su blato i leteći pepeo).
Metalno{0}}sjedalo ventila sa tvrdim zaptivačem je presvučeno tvrdom legurom, pružajući odličnu otpornost na habanje i vijek trajanja od preko 100.000 ciklusa otvaranja i zatvaranja.
Kompaktna struktura i fleksibilna instalacija
Mala veličina i mala težina (30%~50% lakši od tipova s prirubnicom istog prečnika), podržava spojeve pločice ili prirubnice, zahtijevajući minimalan prostor za instalaciju.
Može se konfigurirati s mehanizmom ručnog kotača za brzo prebacivanje između pneumatskog i ručnog rada, olakšavajući održavanje i rad u hitnim slučajevima.
Dvosmjerno zaptivanje i pouzdana sigurnost
Metalni dizajn sjedišta postiže dvosmjerno zaptivanje, sa klasom zaptivanja II ili VI, sprečavajući curenje medija.
Pogon jednostrukog{0}}pokretanja opremljen je funkcijom povrata opruge, automatski zatvara ventil u slučaju nestanka dovoda zraka, osiguravajući sigurnost sistema.
Primjena električnih regulacijskih leptir ventila
Petrohemijska industrija
Regulacija protoka hrane u jedinicama za katalitičko krekiranje za kontrolu temperature i pritiska reakcije.
Kontrola parnog cjevovoda niskog-pritiska u jedinicama za etilen radi optimizacije efikasnosti korištenja toplotne energije.
Elektroprivreda
Regulacija protoka napojne vode u kotlu za održavanje stabilnog nivoa vode u parnom bubnju.
Kontrola sistema cirkulacije rashladne vode radi sprječavanja pregrijavanja i oštećenja opreme.
Metalurška industrija
Gasovod za visoke peći je isključen-da bi se regulisao protok gasa u skladu sa potrebama proizvodnje.
Kontrola sistema vode za hlađenje mašine za kontinuirano livenje kako bi se osigurao stabilan kvalitet gredice.
Environmental Engineering
Regulacija cevovoda za ubrizgavanje upijanja u sistemima za odsumporavanje i denitrifikaciju radi optimizacije efekata tretmana dimnih gasova.
Kontrola zapremine vazduha u aeracionim rezervoarima postrojenja za prečišćavanje otpadnih voda za poboljšanje efikasnosti biohemijskog tretmana.
Sistemi centralnog grijanja
Regulacija protoka u cjevovodu cirkulacije tople vode za postizanje grijanja na{0}}zahtjev i smanjenje potrošnje energije.

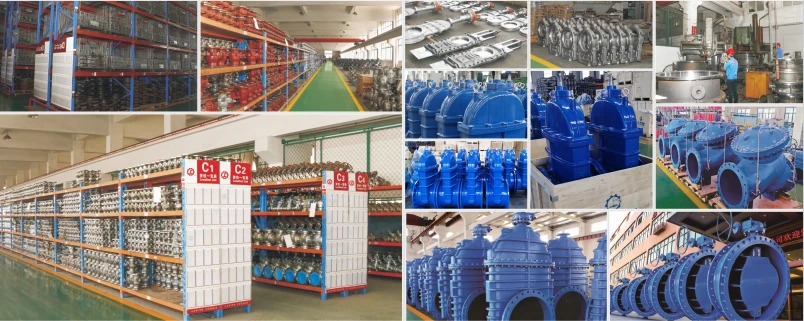

Fabrika leptir ventila za električnu kontrolu
