Theglobus ventilje vrsta ventila sa mehom{0}}zaptivenim, koji pripada kategoriji ventila bez-prisilnog zaptivanja. Njegova glavna struktura uključuje tijelo ventila, poklopac ventila, vreteno ventila, zaptivni element s mijehom i pogonski mehanizam kao što je ručni kotač ili električni motor. Stabljika ventila prolazi kroz tijelo ventila i povezuje se sa zaptivnim elementom mijeha; Otvaranje i zatvaranje ventila se postiže rotacijskim kretanjem pogonskog mehanizma.
GNEE Grupa je specijalizovana za isporuku globus ventila sa mehom i podržava prilagođavanje.Dostupni prilagođeni dizajni ventila – započnite svoj projekat!
mehovski ventil Tehnički parametri
Kalibar: DN15~DN300
Radni pritisak: PN16~PN40
Karoserija, poklopac motora: nerđajući čelik, ugljenični čelik
Oblici spajanja: prirubnica, čeono zavarivanje
Punilo: Grafit, PTFE
Nivo temperature pritiska: -20 stepeni ~ 350 stepeni
| Stavka | Opis |
|---|---|
| Strukturna formacija | BB–BG–OS & Y |
| Način vožnje | Ručno{0}}upravljani / pneumatski |
| Standard dizajna | DIN3356 |
| Dužina lica-do-lice | DIN3203 |
| Krajevi prirubnica | DIN2543–2545 |
| Test & inspekcija | DIN3230 |
globus ventil sa mehom Specifikacija performansi
| nazivni pritisak (MPa) | Ispitni pritisak ljuske (MPa) | Ispitni pritisak zaptivanja (MPa) | Odgovarajuća temperatura (stepen) | Pogodan srednji |
|---|---|---|---|---|
| 1.6 | 2.4 | 1.76 | −20 stepeni ~ 350 stepeni | Voda, para, ulje |
| 2.5 | 3.75 | 2.75 | −20 stepeni ~ 350 stepeni | Voda, para, ulje |
| 4.0 | 6.0 | 4.0 | −20 stepeni ~ 350 stepeni | Voda, para, ulje |

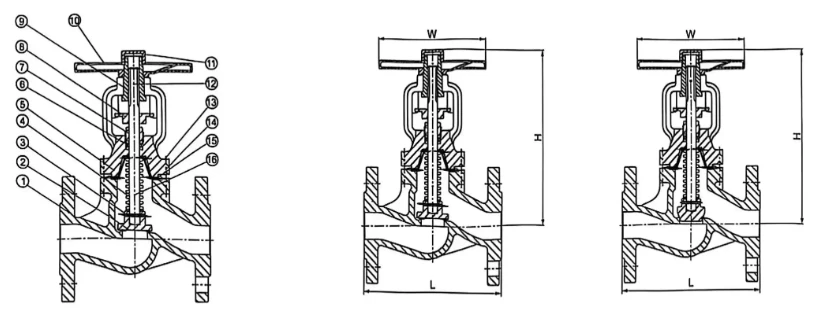

Crteži za globusni ventil sa mehom prilagođen saudijskom kupcu.
globus ventil sa mijehom Glavni dijelovi Materijali
| br. | Naziv dijela | Materijal | br. | Naziv dijela | Materijal |
|---|---|---|---|---|---|
| 1 | Tijelo | GS{0}}C25, CF8, CF3 | 9 | Nut | Legura mesinga ZQA19-4 |
| 2 | Disc | 2Cr13, F304, F316 | 10 | Ručni točak | Ugljični čelik |
| 3 | Pin | F304, F316 | 11 | Bonnet Cap | 25# ugljični čelik |
| 4 | Montaža meha | F304, F316L | 12 | Oil Cup | Brass |
| 5 | Poklopac (poklopac) | GS{0}}C25, CF8, CF3 | 13 | Hex Nut | ASTM A193 2H, A193-8, A193-8M |
| 6 | Pakovanje | Fleksibilni grafit, PTFE | 14 | Dvoglavi vijak | ASTM A193 B7, A193-8, A193-B8M |
| 7 | Žlijezda | 25#, F304, F316 | 15 | Zaptivka | Fleksibilni grafit + nerđajući čelik ili PTFE |
| 8 | Guide Piece | 25#, F304, F316 | 16 | Stem | 2Cr13, F304, F316 |
globus ventil s mehom Karakteristike i prednosti
- Odlično zaptivanje: Ventil sa mehom koristi meh kao zaptivni element, pružajući odlične performanse zaptivanja. Mehovi čvrsto prianjaju uz sedište ventila pod kompresijom, efikasno sprečavajući curenje tečnosti.
- Otpornost na koroziju: mehovi u ventilima sa mehom su obično napravljeni od materijala otpornih na koroziju-, kao što je nerđajući čelik. Ovo omogućava ventilu da stabilno radi u dužem vremenskom periodu u korozivnim medijima.
- Dug radni vek: Zbog dobre elastičnosti i otpornosti na habanje meha, ventili sa mehom imaju relativno dug radni vek.
- Automatska kontrola: Ventili sa mehom mogu se automatski kontrolisati pomoću električnih ili pneumatskih metoda, poboljšavajući efikasnost i sigurnost kontrole cevovoda.
Primene ventila sa mehovima:
- Hemijska industrija: Kontrola protoka korozivnih medija kao što su kiseline, alkalije i organski rastvarači, kao što su jedinice za proizvodnju sumporne kiseline i hlor{0}}alkalna postrojenja.
- Industrija nafte i gasa: isključenje medija i regulacija u rafinerijama nafte, priobalnim platformama i{0}}dugim cjevovodima.
- Energetska industrija: Kritični kontrolni ventili za kotlovske napojne vode, parne sisteme i cjevovode vode za hlađenje nuklearnih elektrana.
- Farmaceutika i prehrambena industrija: Kontrola nulte{0}}kontaminacije sterilnih medija (kao što je voda za injekcije i mlijeko).
- Inženjering zaštite životne sredine: Izolacija medija u sistemima za tretman otpadnih voda i emisija izduvnih gasova.

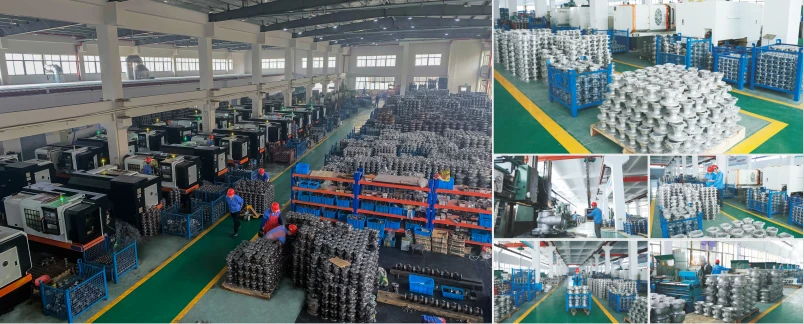

Fabrika ventila sa mehovima
ISO-Certificirani ventili – Uzmite uzorke odmah!
