Kutni ventili su ventili za cjevovode koji koriste disk ventila u obliku utikača-. Klasificirani su u tri tipa prema smjeru protoka: ravni-prolazni, pravokutni-i direktni-kosi zasuni. Pokret stabla ventila uključuje tipove stabla u usponu i-rotirajućih stabala. Brtvena površina je ili ravna ili konusna, koristi zaptivnu strukturu od metala-na-metal. Pritisak se mora primijeniti na disk ventila za prisilno zaptivanje kada je zatvoren. Ovaj ventil može zamijeniti koljena cijevi, štedeći prostor i pogodan je za potpuno otvorenu i potpuno zatvorenu kontrolu u naftnoj, kemijskoj i energetskoj industriji.
GNEE Group je profesionalni proizvođač ventila već 18 godina.Prilagođena rješenja ventila: 50% poboljšanje efikasnosti, 1-na-1 inženjerski dizajn!
Kutni ventili Tehnički parametri
Nazivni prečnik: DN15-DN300
Tip strukture: Tip kapije
Nominalni pritisak: 1.6Mpa-16.0Mpa
Način spajanja: Prirubnica
Primjenjiva temperatura: -29ºC-+570ºC
Način aktiviranja: ručni, konusni zupčanik, električni, pneumatski
Materijal kućišta ventila: WCB, liveni čelik, ugljenični čelik, nerđajući čelik
Standard proizvodnje: GB (kineski nacionalni standard), DIN (njemački standard), API (američki standard), ANSI (američki standard)
Primjenjivi mediji: voda, ulje, para, plin, tekućina
Široke primjene: nafta, hemikalija, energija, zaštita okoliša, zaštita vode, grijanje, vodosnabdijevanje i odvodnja, industrija, mašinerije
Ugaoni ventili. Strukturne karakteristike
- Ugao spajanja: Ključna karakteristika ugaonih ventila je ugao spajanja od 90 stepeni između tela ventila i poklopca. Ovaj dizajn olakšava instalaciju i održavanje u cevovodnim sistemima, čineći ih posebno pogodnim za aplikacije sa ograničenim prostorom ili gde treba promeniti smer protoka medija.
- Komponente: Obično se sastoje od tijela ventila, poklopca, vretena, sjedišta i zaptivnog prstena, ove komponente rade zajedno kako bi postigli funkcije otvaranja, zatvaranja i brtvljenja ventila.
- Performanse zaptivanja: Kada je ventil zatvoren, zaptivni prsten između tela ventila i poklopca efikasno sprečava protok medija, postižući dobro zaptivanje. Ova karakteristika zaptivanja je ključna karakteristika ugaonih ventila i ključni faktor u njihovoj širokoj primeni u različitim aplikacijama za kontrolu medija.
- Čelični dizajn: Dizajn vretena obično uzima u obzir otpornost na koroziju i otpornost na trenje. Neki ugaoni ventili koriste procese kaljenja i površinskog nitriranja radi poboljšanja tvrdoće vretena i otpornosti na habanje. Dodatno, vretena može biti opremljena anti-torzionim uređajima i dizajnom otpornim na vibracije-kako bi se osigurao stabilan rad ventila.
- Zaptivka pakovanja: Da bi se dodatno poboljšale performanse zaptivanja, ugaoni ventili obično koriste strukturu brtve za pakovanje. Neki napredni ugaoni ventili također koriste dvostruke zaptivne strukture kao što su zaptivke s mehom kako bi se osiguralo nulto curenje iz vretena ventila.
Kutni ventili Primjena:
- Kutni ventili, sa svojim vrhunskim performansama i širokim spektrom primjena, postali su preferirano rješenje za kontrolu fluida u različitim industrijama. Specifične aplikacije uključuju, ali nisu ograničene na:
- Industrijski sektor: Široko se koristi u sistemima cjevovoda u industrijama kao što su petrohemija, metalurgija, ugalj i energija, precizno kontrolirajući brzinu protoka tekućina, plinova ili pare kako bi se osigurali stabilni i efikasni procesi.
- Građevinski sektor: Kutni ventili su nezamjenjivi u sistemima vodosnabdijevanja i odvodnje, efikasno regulišu pritisak i protok vode kako bi se osigurao nesmetan rad vodovodnih sistema unutar zgrada.
- Urbano vodosnabdijevanje i odvodnja: U gradskom vodosnabdijevanju i odvodnji, poljoprivrednom navodnjavanju i tretmanu otpadnih voda, ugaoni ventili poboljšavaju efikasnost i sigurnost sistema preciznom kontrolom smjera i brzine protoka vode.
- Industrija nafte i gasa: U industriji nafte i gasa, ugaoni ventili su ključna oprema u transportnim sistemima, obezbeđujući siguran transport i rukovanje fluidima.
- Hemijska proizvodnja: U procesima hemijske proizvodnje, ugaoni ventili takođe igraju ključnu ulogu, kontrolišu protok različitih medija i čuvaju sigurnost i stabilnost hemijske proizvodnje.

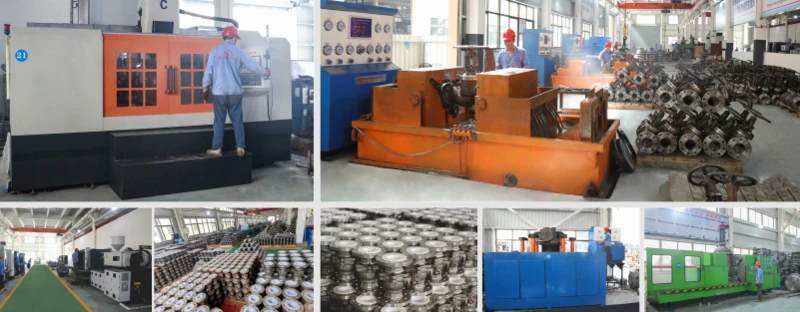

Fabrika ugaonih ventila
ISO-certificirani ventili imaju stopu kvara 70% nižu od prosjeka u industriji!
