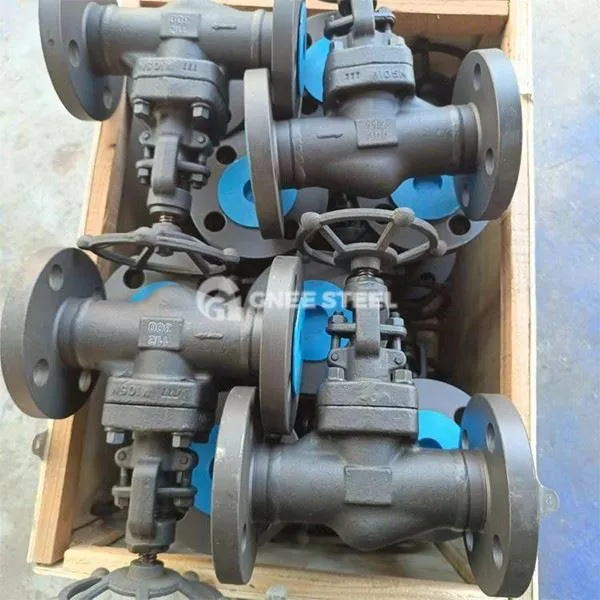

Kovani čelični ventil opis
Kovani čelični ventil je ventil koji shvata medij na i isključujući vertikalno kretanje kapije. Njegovi dijelovi za otvaranje i zatvaranje su kapija, a smjer kretanja je okomit na tekućinu. Podržava samo potpuno otvaranje ili potpuno zatvaranje i ne može podesiti protok.
Metoda zaptivanja: Kapija i sjedalo ventila pritisnute su klinastom ili paralelnim brtvenim površinama, oslanjajući se na vanjsku silu za silu za brtvljenje. Pri zatvaranju potrebno je dodatni pritisak da bi se osigurala nulta curenja.
Obrazac vožnje: podržava ručni, pneumatski, električni ili hidraulički rad, pogodan za visoki pritisak (klasa 150-2500) i visoke temperature ({{2} stepen ~ 550 stepeni) radni uslovi.
Svojstva strukturne vrste i materijala
Obrazac za brtvljenje
Vjenčani ventil: Kapija je klinast, a zaptivna površina je u određenom uglu s vertikalnom središnjom linijom, koja je pogodna za medije razlike visokog pritiska;
Paralelni ventil za vrata: Dvokrevetna paralelna struktura vrata, brtvljenje se postiže proljetnim preteživanjem, uglavnom se koristi za medij koji sadrži čestice.
Izbor materijala
Tijelo i kapija ventila: Obično korišteni kovani čelik (A105, A216 WCB), nehrđajući čelik (F304 / F316) ili legura čelika (F11 / F22), uzimajući u obzir i otpor pritiska i otpornost na koroziju; Obrada površina za brtvljenje: nitridiranje, tvrdi hromirani oblaganje ili tvrdo legura za poboljšanje otpornosti na habanje (tvrdoća veća od ili jednaka HRC58).
Kovani čelični ventil za ventil
|
predmet |
ventil |
|
Primjena |
Industrijska upotreba, industrijska upotreba vode, upotreba domaćinstva |
|
Veličina porta |
Dn 10- DN1000 |
|
Garancija |
24 mjeseca |
|
Mjesto porijekla |
Kina |
|
Henan |
|
|
Snaga |
Priručnik, električni, pneumatski, hidraulični |
|
Temperatura medija |
Niska temperatura / visoka temperatura / normalna temperatura / temperatura medija |
|
Robna marka |
Gnee |
|
Struktura |
Fiksni i plutajući kuglični ventil |
|
Mediji |
Plin, ulje, voda, parna |
|
Prilagođena podrška |
OEM, ODM, OBM |
|
Vrijeme isporuke |
7-15 Dani |
|
Premaz |
Prilagođen |
|
Funkcija |
Ventil za puhanje, reljefni ventil, atmosferski ventil, obilaznica |
|
Tijelo ventila |
Kovani zavarivanje |
|
Body materijal |
304, 304L, 316L |
|
Standard |
API609 EN593 BS5155 EN1092 ISO5211 |
|
Veličine porta |
Puna provrta i smanjena provrta |
|
Primjenska polja |
Voda, nafta i prirodni plin |
|
Dizajn i proizvodnja |
BS6364, MESC SPE77 / 200, JB / T7749 |
|
Vatreni siguran dizajn |
API607, API 6FA |
Prednosti i ograničenja
| Uvjeti | Prednosti | ograničenje |
|---|---|---|
| Otpornost na tekućinu | Kada se potpuno otvori, kanal protoka je ravno, sa minimalnim otporom, pogodnim za velike uslove protoka. | Struktura je duga i zauzima puno prostora za ugradnju. |
| Brtvljenje | Dizajn prisilnog brtve može se prilagoditi okruženju visokog pritiska (do 42MPA) | Trenje na pečatskoj površini tijekom otvaranja i zatvaranja može lako uzrokovati ogrebotine, što može prouzrokovati curenje nakon dugoročne upotrebe. |
| Troškovi održavanja | Kovani čelični materijal otporan je na visoku temperaturu i visoki pritisak i ima dug radni vijek | Prerada i brušenje dvostrukih brtvenih površina su komplicirane, a tijelo ventila treba rastaviti za održavanje. |
GNEE Forged čelični ventil
