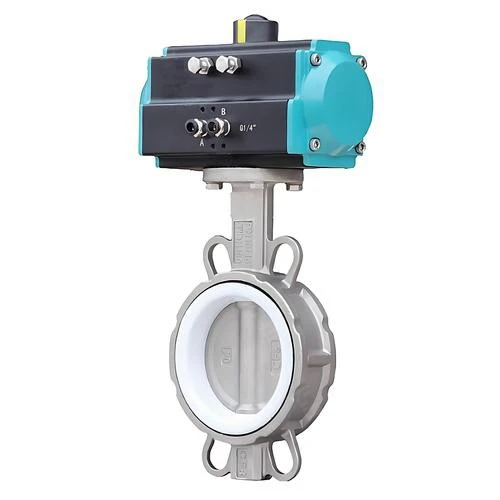

Pneumatski leptir ventil sa mekim zaptivkom Opis

Pneumatski leptir ventil sa mekim zaptivačem sastoji se od pneumatskog aktuatora i leptir ventila sa središnjom linijom. Pogon radi pod pritiskom od 0,4-0,7 MPa i podržava cilindre jednostrukog-i dvostrukog-smjera. Opremljen je krajnjim prekidačima, elektromagnetnim ventilima i triplet jedinicama za on/off kontrolu. Povezivanje električnog pozicionera omogućava inteligentno podešavanje putem signala od 4-20mA. Sjedište ventila koristi strukturu središnje linije za zaptivanje bez curenja.

Neki modeli imaju pomoćni mehanizam za sprječavanje slučajnog aktiviranja, koristeći oprugu i -podložak protiv klizanja za zaključavanje položaja osovine ventila. Proizvod ima kompaktnu strukturu, odlične performanse brtvljenja i lako održavanje. Elektromagnetni ventil je kompatibilan sa AC220V/110V/380V/24V i DC24V/12V izvorima napajanja.

GNEE Grupa specijalizovana je za proizvodnju ventila.Molimo kontaktirajte nas da dobijete crteže.

Specifikacija leptir ventila sa mekom brtvom pneumatske pločice

Nominalni prečnik: 10mm-1000mm i 1/2"-60"

Nominalni pritisak: 1.0MPa-16.0MPa/150Lb-1500Lb/10K-160K

Radna temperatura: -196 stepeni -700 stepeni

Primjenjivi standardi: GB, DIN, API, ANSI, JIS, BS, itd.

Materijal kućišta ventila: ugljični čelik, nehrđajući čelik, legirani čelik, ultra-nehrđajući čelik sa niskim udjelom ugljika, legura titana, visoko-legura nikla i legura Monel, itd.

Način pogona: ručni, pužni pogon, konusni zupčanik, električni, pneumatski, hidraulični itd.

Pneumatski leptir ventil sa mekim zaptivkom. Materijali glavnih komponenti

Naziv dijela	Materijal
Telo ventila	WCB, QT450-10, HT200, HT250
Disc	WCB, QT450-10, HT200, HT250
Stem ventila	2Cr13
Zaptivni prsten	Guma{0}}otporna na ulje
Pakovanje	Fleksibilni grafit

Pneumatski mekani{0}}materijal za brtvljenje leptir ventila

Vrsta materijala	Guma	Guma	Etilen propilen dien monomer (EPDM)	Politetrafluoroetilen (PTFE)	Silikonska guma	Fluoruber
Kod	× ili 0rJ	XA ili orJA	XB ili orJB	xC, JC ili 0rF	XD ili orJD	× E ili orJE
Maksimalna temperaturna otpornost	82 stepena	93 stepena	150 stepeni	232 stepena	250 stepeni	204 stepena
Minimalna temperaturna otpornost	-40 stepeni	-40 stepeni	-40 stepeni	-268 stepeni	-70 stepeni	-23 stepena
Primjenjiva radna temperatura	Manji ili jednak 65 stepeni	Manji ili jednak 80 stepeni	Manji ili jednak 120 stepeni	Manji ili jednak 200 stepeni	Manji ili jednak 200 stepeni	Manji ili jednak 180 stepeni

Glavne vanjske dimenzije pneumatskog leptir ventila sa mekim zaptivkom

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	60	164	720	350	93	280	8-18	295	8-22	295	8-22
250	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	114	320	1043	750	350	550	16-22	565	20-26	585	20-30
500	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	38-39
1000	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48

Pneumatski leptir ventil sa mekim{0}}zaptivkom. Karakteristike

1. Ovaj ventil ima dvostruku ekscentričnu strukturu, pružajući čvršće zaptivanje prilikom zatvaranja, osiguravajući pouzdane performanse zaptivanja.

2. Zaptivni par koristi kombinaciju nerđajućeg čelika i gume{1}}otporne na ulje, što rezultira dugim vijekom trajanja.

3. Gumeni zaptivni prsten može se nalaziti na tijelu ventila ili leptir ploči, pogodan za različite medije, omogućavajući korisnicima da odaberu odgovarajuću opciju.

4. Leptir ploča koristi strukturu okvira, koja nudi visoku čvrstoću, veliku površinu protoka i mali otpor protoka.

5. Celokupna lakirana završna obrada efikasno sprečava koroziju, a jednostavnom promenom zaptivnog materijala sedišta ventila može se koristiti sa različitim medijima.

6. Ovaj ventil ima funkciju dvosmjernog zaptivanja i na njegovu instalaciju ne utiče smjer protoka medija ili prostorna lokacija; može se instalirati u bilo kojoj orijentaciji.

7. Ovaj ventil ima jednostavnu strukturu, fleksibilan je u radu, štedi rad-i praktičan.

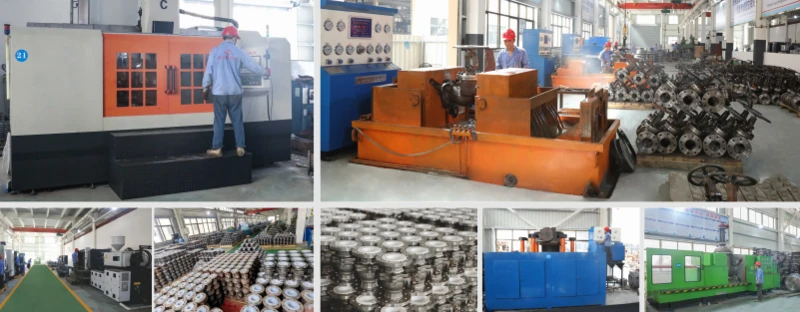

Fabrika leptirastih ventila sa pneumatskim mekim{0}}bama

Pneumatic soft-seal wafer butterfly valve factory

GNEE Grupa posjeduje stotine opreme za proizvodnju i testiranje ventila i pruža prilagođene usluge ventila{0}}pošaljite nam svoje crteže, a mi ćemo ih skrojiti-za vas.‌
