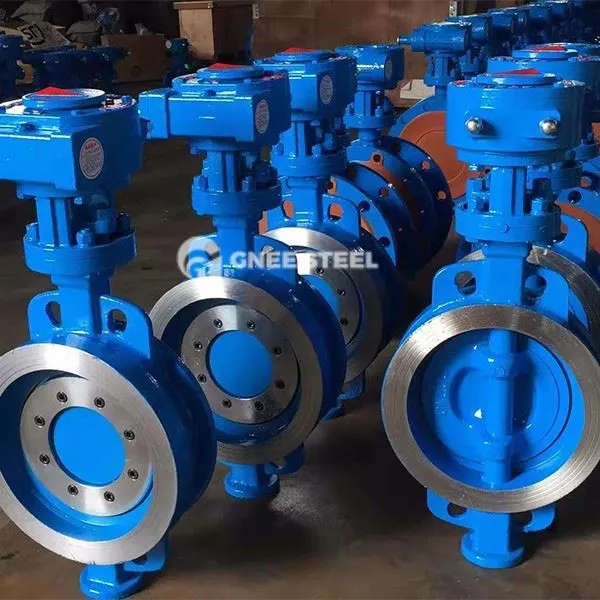

Leptir ventil od visoko temperature

Leptir ventil od visoko temperature vafer je ventil posebno korišten za srednje temperaturne medije (poput dimnog plina, pare, visokotemperaturnog plina). Usvaja strukturu priključaka vafla i realizira otvaranje cjevovoda i zatvaranje ili regulacija protoka rotirajući ploču leptira. Pogodan je za visoke temperature i visokog pritiska s temperaturom sa temperaturom manjim ili jednakim do 425 stepeni i pritisku manjim ili jednakim PN16.

Strukturni sastav
Tijelo ventila: izrađeno od livenog čelika ili ugljičnog čelika, otporan na visoku temperaturu i visoki pritisak, a površina se može tretirati antikorozijom.
Ploča leptira: pojednostavljeni dizajn, površinski karbid na bazi kobalta ili nehrđajućeg čelika, otporan na habanje i otpornost na eroziju.
Struktura brtvene: Trokastentrični metalni tvrdi brtva (ploča ventila i sjedala ventila Oblique Cone Kontakt), zaptivanje se povećava uz povećanje pritiska.
Pogonski mehanizam: podržava priručnik (crv zupčanik, rukohvat, pneumatski ili električni rad, a neki su modeli opremljeni funkcijama samo-zaključavanja.
Način povezivanja: dizajn prirubnice rezine, direktno stegnuta cjevovodom kroz vijke, kompaktna struktura.



Leptir ventil od visoko temperature



Prednosti i nedostaci

Prednosti:
Snažna stabilnost pod visokim temperaturama i visokim tlačnim uvjetima i boljim brtvenim performansama od mekih brtvenih leptira.
Pogodno održavanje, nema potrebe za rastavljanjem tijela ventila za zamjenu brtvenog prstena, smanjujući troškove zastoja.
Dobra tolerancija na prašnjave i mediju koji sadrže čestica (poput dimnog plina i plina na ugalj).

Nedostaci:
Ventili sa malim promjerom (ispod DN200) imaju veliki otpor protoka zbog debljine ploče leptira.
Kavitacija je sklona da se pojavi u dugoročnoj napola otvorenom stanju, što rezultira oštećenjem ploče leptira ili zaptivne površine.
Trošak proizvodnje je veći od običnih leptira za brtvljenih guma.

Mjere predostrožnosti
Zahtevi za odabir:
Odaberite valentni materijal za tijelo prema srednjoj temperaturi (poput livenog čelika otporan na 425 stupnjeva, ugljični čelik otporan na 300 stepeni).
Za medije koji sadrže čestica potrebno je dati prednost da se sufficiiraju karbidni leptir ploča.

Specifikacije instalacije:
Tijekom instalacije, prirubnice za cjevovode moraju biti poravnane, a vijci se moraju ravnomjerno zategnuti kako bi se izbjegle neravnomjerne sile na tijelu ventila.
Izbjegavajte da se ploča leptira u stavu za garanje od 15 stepeni ~ 75 stepeni za sprečavanje kavitacije.
Upravljanje održavanjem:
Redovno provjeravajte habanje zaptivne površine i dodajte mazivo svakih šest mjeseci.
U visokoj temperaturnim okruženjima, rizik od deformacije stabljike ventila treba nadgledati i po potrebi treba zamijeniti visoko otporne na temperaturu otporno na temperaturu.
