Opis proizvoda

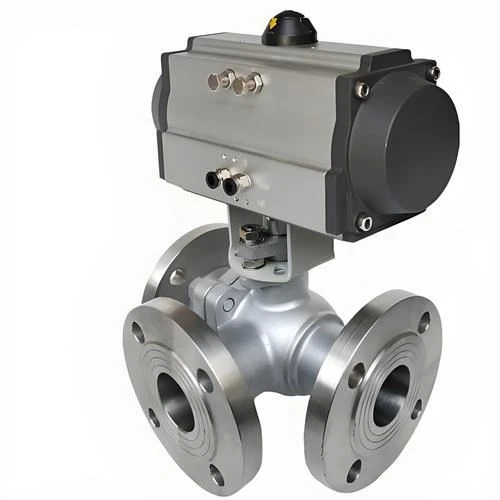

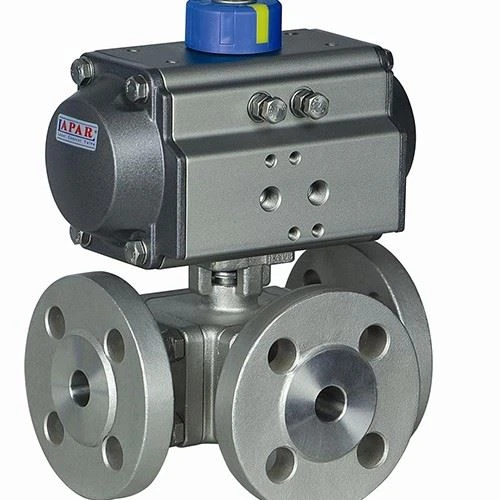

Pneumatski trosmjerni kuglasti ventil s prirubnicom-je trokanalni rotacijski kuglasti ventil koji se koristi za preusmjeravanje medija, spajanje i promjenu smjera protoka. Bilo koja od cijevi može se koristiti kao ulaz ili izlaz. Dostupan je u dva tipa: pneumatski trosmjerni kuglasti ventil-L-tip i pneumatski trosmjerni -kuglasti ventil T-, kako bi se zadovoljili različiti zahtjevi operativnog procesa. Pneumatski trosmjerni kuglasti ventil-L-tip odsijeca dvije od tri cijevi, dok pneumatski trosmjerni-kuglasti ventil tipa T- spaja ili dijeli tri povezane cijevi. Kada je uparen sa električnim pozicionerom ventila, pneumatski trosmjerni kuglasti ventil s prirubnicom može se kontrolisati unosom 4~20mA DC signala i dovodom zraka od 0,4~0,7MPa za regulaciju parametara kao što su tlak, brzina protoka, temperatura i nivo tekućine. Također može biti opremljen graničnim prekidačem putovanja, elektromagnetnim ventilom, redukcijskim ventilom i dovodom zraka od 0,4-0,7 MPa za postizanje rada uključivanja/isključivanja i slanje dva para pasivnih kontaktnih signala koji ukazuju na otvaranje i zatvaranje ventila. Široko se koristi u hemijskoj, naftnoj, tekstilnoj, energetskoj, prehrambenoj i farmaceutskoj, rashladnoj, vazduhoplovnoj, vazduhoplovnoj i papirnoj industriji.
Specifikacija proizvoda
| Stavka | Parameters |
|---|---|
| Nominal Diameter | DN15~200mm |
| Način povezivanja | Prirubnica |
| Konfiguracija cilindra | AT serija, GT serija i uvozna serija aktuatora |
| Cylinder Type | Dvostruka, jednostruka (proljetni povratak) |
| Kontrolni metod | Vožnja unazad, preusmjeravanje |
| Nominalni pritisak | 16, 25bar (Molimo navedite prilikom naručivanja za potrebe većeg pritiska) |
| Pritisak vazduha | Dvostruko{0}} djelovanje: 4~8bara; Jednostruko djelovanje: 5~8bara |
| Srednja temperatura | W1: -40~180 stepeni; W2: -40~300 stepeni; W3: -30~425 stepeni; W4: -40~425 stepeni |
| Temperatura okoline | Standardni tip: -20~80 stepeni |
| Materijal kućišta ventila | Ugljični čelik (C), nerđajući čelik (P4, P6) |
| Zaptivni materijal | Politetrafluoroetilen (F), Para{0}}fenilen (PPL), Metalna tvrda brtva (H), Cementirani karbid (Y) |
Materijali glavnih komponenti
| Serijski broj | Naziv dijela | Materijal (C) | Materijal (P4) | Materijal (P6) |
|---|---|---|---|---|
| 1 | Desno tijelo ventila | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | Nut | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 3 | Zaptivka | PTFE/grafit metalna kompozitna brtva | ||
| 4 | Bolt | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 5 | Telo ventila | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 6 | Valve Seat | PTFE/najlon/parafenilen/metalna tvrda brtva | ||
| 7 | Lopta | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | Stem ventila | 1Gr13 | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | Zaptivka | PTFE | PTFE | PTFE |
| 10 | Pakovanje | PTFE/fleksibilni grafit | ||
| 11 | Bushing | PTFE kompozitni ležaj | ||
| 12 | Žlijezda | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 13 | Bolt | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 14 | Bolt | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 15 | Connecting Bracket | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 16 | Bolt | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 17 | Connecting Sleeve | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 18 | Pneumatski uređaj | Ekstrudirana aluminijska legura | ||
| 19 | Indikator položaja | Plastika | Plastika | Plastika |
Prijave
Hemijska industrija: Kontrola pravca strujanja i odstupanja kiselih i alkalnih rastvora i organskih rastvarača.
Industrija nafte i gasa: Regulisanje distribucije i mešanja medija u naftovodima i gasovodima.
Energetska industrija: Kontrola protoka pare i pritiska kako bi se osigurao stabilan rad generatora.
Industrija hrane i pića: Postizanje precizne kontrole fluida u transportu sirovina i preradi proizvoda (ispunjavanje higijenskih standarda).
Ekološki tretman vode: Kontrola cjevovoda u procesima prebacivanja i prečišćavanja otpadnih voda.
Pomorski i pomorski inženjering: Regulacija protoka i pritiska sistema goriva i sistema za hlađenje.
