Integralni kuglasti ventil za visoke{0}}temperatureje specijalizovana komponenta za kontrolu fluida dizajnirana za ekstremne termalne cikluse i okruženja visokog{0}}pritiska, sajedan-komad (integralni)liveno ili kovano tijelo koje u osnovi eliminira rizik od curenja povezan sa vijčanim spojevima ili zaptivkama središnje prirubnice koje se nalaze u konstrukcijama podijeljenih{0}}tijela pod intenzivnim termičkim stresom.
Koristi ametal-na-tvrdo brtvljenje metalasistem, gdje su lopta i sjedišta površinski-kaljeniVolfram karbid ili stelit legureputem -brzine raspršivanja kiseonika goriva (HVOF), postižući površinsku tvrdoću većuHRC 60za izuzetnu otpornost na eroziju i habanje.
Može pouzdano raditi na temperaturama u rasponu od425 stepeni do 550 stepeni(i do 800 stepeni sa specijalnim legurama) u zahtjevnim medijima kao što su pregrijana para, rastaljene soli ili katalizatori teških ulja, ventil uključujeBelleville opruge{0}}kompenzirana sjedištakako bi se spriječilo zaglavljivanje kuglice uzrokovano termičkim širenjem preko ocjena tlaka odKlasa 150 do 2500, što ga čini kritičnim rješenjem za postizanje dugoročne-izolacije bez-propuštanja u proizvodnji električne energije i petrohemijskim aplikacijama.
Crtež integralnog kuglastog ventila za visoke{0}}temperature
Tehničke specifikacije
| Stavka | Specifikacije |
| Raspon veličina | 1/2" - 12" (DN15 - DN300) |
| Ocena pritiska | Klasa 150 - klasa 2500 (PN16 - PN420) |
| Radna temperatura | -29 stepeni do 550 stepeni (do 800 stepeni sa specijalnim legurama) |
| Materijal tijela | WCB, CF8, CF8M, A105, F304, F316, F22, Cr-Mo čelik, inconel |
| Očvršćavanje loptom/sjedalom | Volfram karbid, stelit, nitriranje |
| Klasa curenja | ANSI/FCI 70-2 klasa V ili klasa VI (nulto curenje) |
| Vrsta veze | Prirubnički (RF/RTJ), sučeo-zavar (BW), utičnica-zavar (SW) |
| Aktiviranje | Ručni, pneumatski, električni, hidraulični |
Strukturne komponente
Integralno tijelo:Kompaktna, jednodijelna-struktura koja minimizira potencijalne puteve curenja.
Kaljena lopta:Precizno brušena i "uklapana" kako bi odgovarala njegovom specifičnom sjedištu za savršeno zaptivanje.
Plutajuće sjedalo sa oprugom:Dizajn pokretnog metalnog sjedišta koji koristi pritisak opruge za brtvljenje niskog-pritiska i srednji pritisak za brtvljenje visokog-pritiska.
Sistem pakovanja:Visok-kvalitetno fleksibilno grafitno pakovanje pruža odličnu -otpornost na visoke temperature i samo- svojstva podmazivanja.
Protiv-protiv izduvavanja stabljika:Osigurava da stabljika ne može biti izbačena iz tijela čak ni pod nenormalnim unutrašnjim skokovima pritiska, štiteći operatere.
Tehničke karakteristike
Jedno-komad (integralni) dizajn karoserije:Telo ventila je proizvedeno od jednog odlivaka ili kovanja bez vijaka prirubnice tela. Ovo povećava strukturnu krutost i u osnovi eliminira rizik od vanjskog curenja uzrokovanog kvarom zaptivke ili otpuštanjem vijaka pod ekstremnim toplinskim naprezanjem.
Metal{0}}na-metalni sistem brtvljenja:Dizajniran za okruženja u kojima meka zaptivka ne uspijeva. Površine kugle i sjedišta prolaze kroz specijalizirano kaljenje (npr. prskanje na bazi legura na bazi volfram karbida ili nikla-), postižući tvrdoću od HRC 60+. Ovo pruža izuzetnu otpornost na eroziju, visoke temperature i abrazivno habanje.
Kompenzacija termičke ekspanzije:Sjedala su obično poduprta Belleville oprugama (diskovim oprugama). Oni pružaju kompenzacijsko opterećenje kako se materijali šire na visokim temperaturama, sprječavajući hvatanje ili zaglavljivanje lopte i osiguravajući stabilan radni moment.
Produženi dizajn poklopca/vretena:Da bi se aktuatori (ručni, pneumatski ili električni) zaštitili od provođenja topline, koristi se prošireni vrat kako bi se omogućila izolacija i rasipanje topline.
Vatro{0}}sigurno i anti{1}}dizajn:U skladu sa standardima API 607, osiguravajući da ventil ostaje pouzdan i održava integritet zaptivanja čak i u slučaju požara.
Prijave
Petrohemija:Jedinice za katalitičko krekiranje fluidom (FCC), odloženo koksovanje, prerada teške nafte i mediji koji sadrže čvrste čestice.
Proizvodnja energije:Glavni parni sistemi, sistemi za odvodnjavanje kotlova, otvori za ventilaciju pregrijača i sistemi za napojnu vodu visokog{0}}pritiska.
Nova energija:Skladištenje energije rastaljene soli (koncentrisana solarna energija) i transportne linije silicijum praha u proizvodnji polisilicijuma.
rudarstvo i metalurgija:Visoko{0}}sistemi za uklanjanje prašine od glinice (Bayerov proces) i plina iz visokih peći.
Opća industrija:Sistemi za cirkulaciju termalnog ulja, visoko{0}}cijevi za paru na visokim temperaturama i primjene visokofrekventnih termičkih ciklusa.

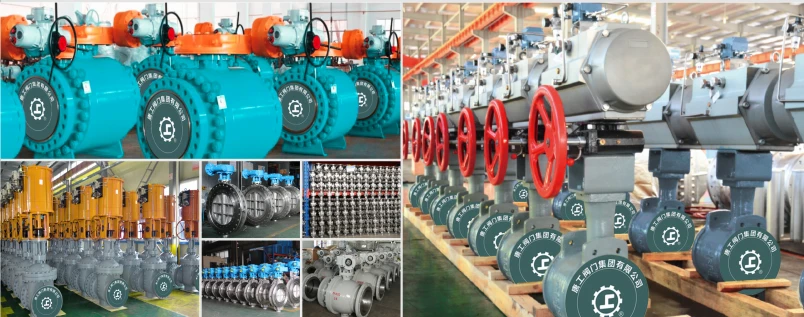

GNEE Radionica balventila
FAQ
Mogu li kuglični ventili podnijeti visoke temperature?
Da, ali samo ako su posebno dizajnirani sametalna-na-metalna sjedišta.
Standardni kuglični ventili:Koristite meke zaptivke (poput PTFE/teflona) i obično su ograničene na niže temperature200 stepeni (400 stepeni F).
Kuglasti ventili{0}}visokotemperaturni:Koristite ojačana metalna sjedišta i legure otporne{0}} na toplinu (kao što su stelit ili volfram karbid), omogućavajući im da izdrže temperature do550 stepeni (1022 stepena F)ili čak i više u specijalnim aplikacijama.
Možete li pregrijati kuglasti ventil?
Da.Pregrijavanje kugličnog ventila može dovesti do tri velika kvara:
Topljenje pečata:U standardnim kuglastim ventilima, meka sjedišta (kao što je PTFE/teflon) će se otopiti, iskriviti ili degradirati na visokim temperaturama, uzrokujući unutrašnje curenje ventila.
hvatanje (zaglavljivanje):Uzroci ekstremnih vrućinatermička ekspanzija. Kuglica se može širiti brže od tijela ventila, uzrokujući da se čvrsto zaglavi (zaglavi) tako da se ne može okrenuti.
Curenje stabljike:Visoka toplota može uništiti zaptivku stabljike (zaptivke oko ručke), što dovodi do opasnog vanjskog curenja.
Koliki je vijek trajanja kugličnog ventila?
Životni vijek kuglastog ventila uvelike varira ovisno o okolišu, ali općenito:
Standardna usluga (voda/plin): 8 do 15 godinaili više ako se pravilno koristi u čistom okruženju.
Industrijske/Industrijske usluge: 3 do 5 godinaza ventile koji rukuju čestim ciklusima, visokim pritiskom ili visokim temperaturama.
Teški servis (abrazivni/korozivni): 6 mjeseci do 2 godineako imate posla sa muljom, pijeskom ili ekstremnim hemikalijama.
