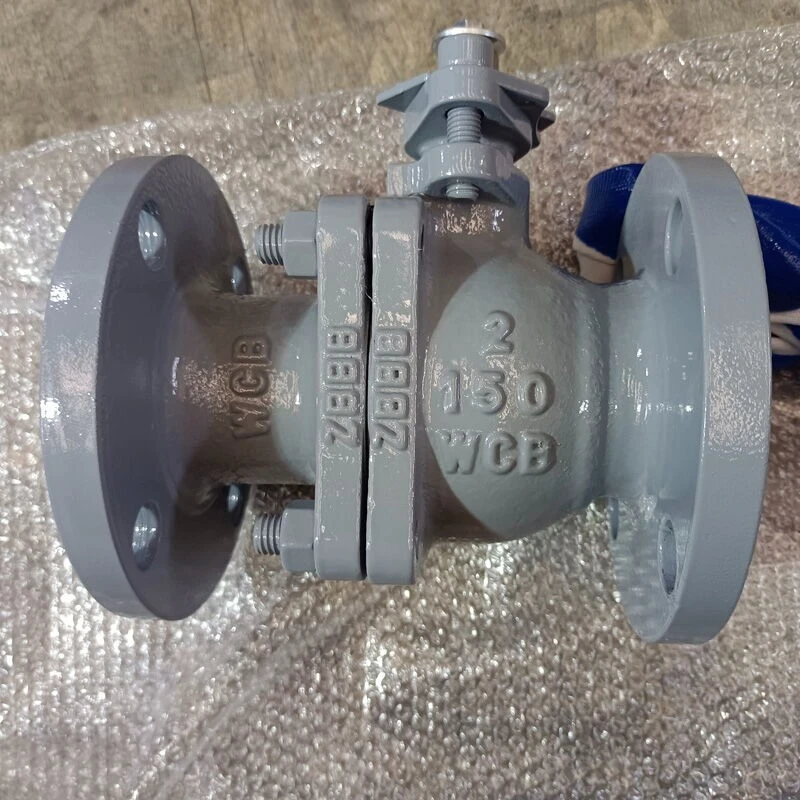

ASTM A216 WCB plutajući kuglični ventil

Plutajući kuglasti ventil A216 WCB je ventil koji postiže zaptivanje tako što pokreće pomak kuglice kroz srednji pritisak. Pod dejstvom tečnosti, kugla se čvrsto pritišće uz sjedalo ventila nizvodno kako bi se formirala metalna-ne-kompozitna brtva. Potrebna mu je samo rotacija od 90 stepeni da bi se otvorila i zatvorila, a ima niski otpor protoka, brzo-isključivanje i kompaktnu strukturu.

Opis proizvoda

Plutajući kuglasti ventil A216 WCB je važan tip ventila koji se široko koristi u petrohemiji, cjevovodima za velike udaljenosti i drugim poljima. Završni element A216 WCB plutajućeg kugličnog ventila je perforirana kugla (ili dio kugle). Kuglica se rotira sa stablom ventila, otvarajući ili zatvarajući ventil.

Od raznih ventila, kuglični ventili imaju relativno nizak otpor protoka. Kada je kuglasti ventil-punog prečnika otvoren, kuglični prolaz, prolaz tijela ventila i promjer spojne cijevi su jednaki i čine jedan promjer, omogućavajući mediju da teče bez ikakvih gubitaka.

Plutajući kuglasti ventil A216 WCB može se potpuno otvoriti ili zatvoriti rotacijom od 90 stepeni, što omogućava brzo otvaranje i zatvaranje. U poređenju sa zasunima i kuglastim ventilima istih specifikacija, kuglični ventili su manji i lakši, što olakšava instalaciju cevovoda.

Specifikacija proizvoda

Nazivni prečnik: DN15~500mm
Nominalni pritisak: PN1.6~10.0MPa
Radna temperatura: -196~150 stepeni
Glavni materijali: WCB, A216-WCB
Standardi dizajna: GB/T 12237, API 6D, ASME B16.34
Prirubnice za povezivanje: GB/T 9113, JB/T79, Hg20592, ANSI B16.5, B16.47
Testiranje i inspekcija: GB/T9092, AP16D, AP1598

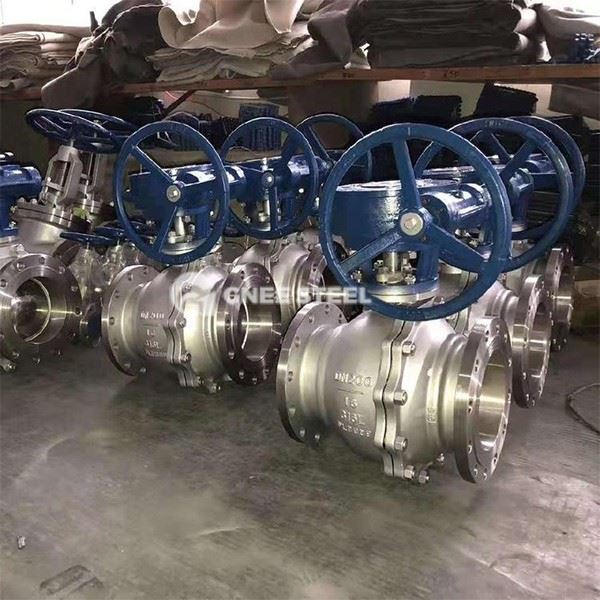

floating ball valve for sale

Materijali glavnih komponenti

NO.	Naziv dijela	Materijal
NO.	Naziv dijela	GB	ASTM
1	Telo ventila	WCB	A2116-WCB
2	Zaptivni prsten	PTFE	PTFE
3	Sfera	1C18Ni9Ti	SS304
4	Nut	35	A194-2H
5	Stud	35CrMoA	A193-B7
6	Kameno telo	WCB	A216-WCB
7	Zaptivka	Fleksibilni grafit + nerđajući čelik	B12.10-304F/.G
8	Filler	PTFE	PTFE
9	Žlijezda za pakiranje	WCB	A2116-WCB
10	Positioning Piece	25	A105
11	Okvir	65Mn	AISI 1066
12	Drška	K33	A47-667 Gr.32510
13	Stablo ventila	1Cr33	A276-410
14	Screw	35	A193-B7
15	Thrust Washer	PTFE	PTFE

Glavne spoljne priključne dimenzije

Nazivni prečnik	15	20	25	40	50	65	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
L	108	117	127	165	191	191	203	229	356	394	457
H	59	63	75	95	142	142	152	178	252	272	342
W	130	130	160	230	400	400	400	650	1050	1050	1410
težina (kg)	2.5	3	5	7	15	19	19	33	58	93	160
